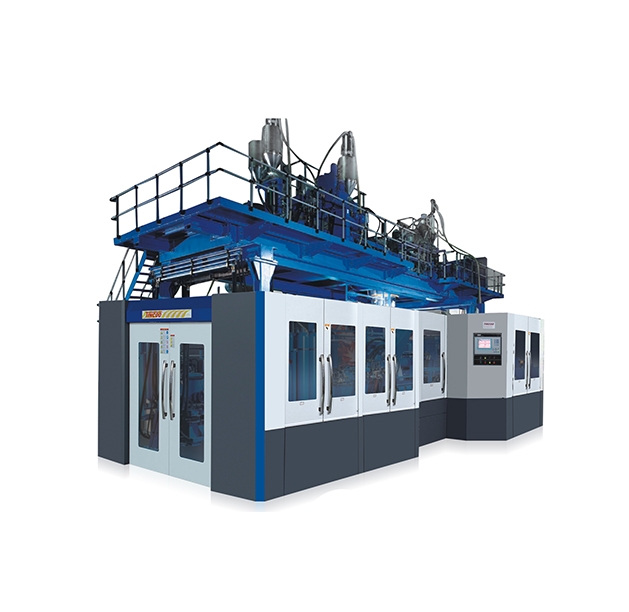

DHB-M120,DHB-M280六-七层多层复合式中空吹塑机

所属分类：吹塑机
点击次数：
发布日期：2021/06/29
在线询价

详细介绍

DHB-M120,DHB-M280 六-七层多层复合式中空吹塑机（汽车油箱用机）；

产品简介

此设备可确保六、七层树脂包融，流道设计采用复合叠加式多层流道设计，使流道光滑无死角，换料换色块，型坯质量好。

六层七层共挤中空成型机的挤出系统由6-7套挤出机组成，机筒、螺杆，采用好的氮化合金钢，表面硬度高，使用寿命长，塑化质量好，适合加工高分子量聚乙烯原料，挤出系统均设置压力传感器，确保连续共挤模头的料坯稳定。

在汽车工业中，塑料油箱具有金属油箱不可代替的优点、塑料燃油箱，可靠性高，耐冲击，耐腐蚀，不爆炸，是金属燃烧油箱无法比拟的，塑料燃油箱比同规格的金属燃油箱轻30%-50%。该机主要加工以高分子量，高密度聚乙烯（HMWHDPE)为基层。高阻隔性树脂 (EV0H或PA)为功能层的具有高阻隔性、形状复杂的六层七层塑料燃油箱，也可生产各种有高阻隔性要求的中空制品。

主要技术参数

SPECIFICATIONS	UNIT	DHB-M120
EXTRUDER挤出机
NO.编号	—	A	B	C	D	E	F	G
Screw diameter螺杆直径	mm	Φ100	Φ100	Φ70	Φ40	Φ40	Φ50	Φ50
L/D ration螺杆长径比	—	36	30	25	25	25	25	25
Screw speed螺杆转速	r/min	0-62	0-62	0-70	0-88	0-88	0-78	0-80
Plastiazing capacity塑化能力	kg/h	255	180	100	13	13	25	30
Drive power 驱动能力	kw	75	75	30	11	11	15	18
MOULDING UNIT合模机构
Mould clamping force合楧力	KN	1200
Platen dimension(W×H) 模板尺寸	mm	1600×1500
Distance between platens模板间距	mm	800-2000
Max.mold dimension(W×H×T) 较大模具尺寸	mm	1600×1900×1000
CO-EXTRUDING HEAD共挤机头
Layers of melt materrial 熔料层数	mm	6
Die dimension 模口尺寸	mm	Φ200-Φ600
Heating power 加热功率	kw	68
Heating zones 加热段数	zone	15
BLOW UNIT吹胀装置
Extension stroke伸缩行程	mm	250
Expansion stroke扩张行程	mm	2×320
OTHERS其他
Capacity of total power装机容量	kw	480
Average energy consumption 平均耗能	kw	≈220
Discharge of compressed air 压缩空气用量		120～150m³/h（1.0MPa）
Cooling water consumption 冷却水用量		40～50m³/h（0.3MPa，20c）
Total weight机床重量	T	≈68
Overall dimension(L×W×H) 机床外形尺寸(长x宽X高)	cm	1450×1100×700
WALL THICKNESS SECTION OF PRODUCTS 多层制品臂厚剖结构示意
Inner new materal layer 内层新科层(A)		25%-35%
Sticking layer粘接层(D)		2%
Blockading layer阻隔层(D)		3%
Sticking layer 粘接层(E)		2%
Recycling layer 回收料层(B)		35%-45%
Outer new matrial layer 外层新科层(C)		15%-20%
Inner cond.layer 导电层(G)		10%
