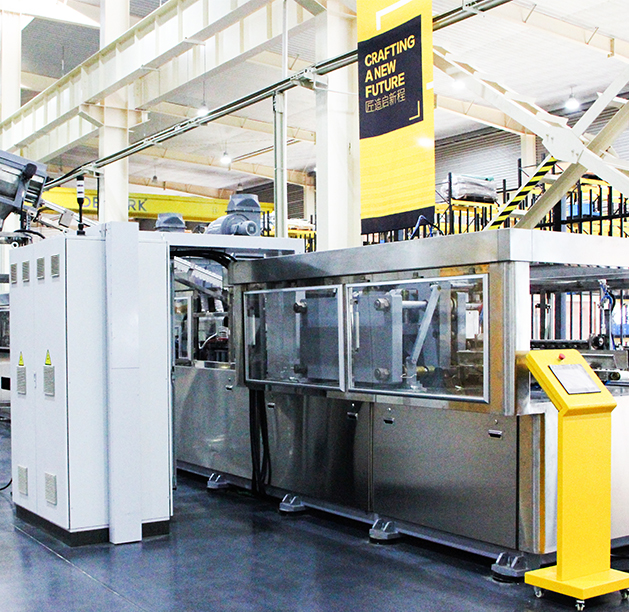

SFL-PP医疗吹瓶机：

医疗吹瓶机吹瓶机

产品简介

1. 采用直线双伺服驱动，双铰链结构，取代原格林柱合模结构，结构简单，体积缩小，重量减轻，达到运行平稳、减小冲击、速度快的效果。

2. 采用新型钢珠型扭矩限制器，能更很好的保护吹瓶机相关机构，并且能自动找正位置，减少吹瓶机维护保养的技术含量，维护人员能更轻松方便、快捷处理故障。

3. 伺服电机均采用日本OMRON进口电机，采用网络控制，稳定可靠。

4. 在不增加吹瓶机体积的情况下，加热系统采用立体式多层加热灯管加热方式，吹瓶机生产250ML圆瓶的产能可提高到13000瓶/小时，并降低了单件能耗。

5. 通过在设备增加密闭式防尘进风罩和可连接独立过滤进风系统，补偿设备排风量，不用从净化车间采风，从而节约净化能耗。吹瓶机排风系统采用独立控制，与车间环境互不影响，洁净度

6．采用吹瓶焊环一体化集成技术，结构简单可靠。

7．采用高功能静电消除器，强力除掉微粒与上胚焊环同步进行。

主要技术参数

Parts组成	Item	UNIT单位	SFL10/PP	SFL12/PP	SFL15/PP
Forming specifications 成形组规格	Clamping force 合模力	kg	60000	65000	65000
	Mould plate stroke 模具行程	mm	70*2	70*2	70*2
	Stretching stroke 拉杆行程	mm	240	240	220
	Bottom die trip 底模行程	mm	150	150	150
	Cavity spacing 瓶子间距	mm	95.25	95.25	76.2
	Mold cavity 模穴数	cavity	10	12	15
	Heating spacing 加热间距	mm	50.8	50.8	50.8
Container 瓶型规格	Bottle volume 瓶子容量	ml	100-500	100~500	100~500
	Neck diameter 牙部内径尺寸	mm	18~30	18~30	18~30
	Neck height 牙部高度尺寸	mm	10~25	10~25	10~25
	Support ring max diameter 支撑环最大外径	mm	28~38	28~38	28~38
	Max preform height 最大瓶胚高度	mm	100	100	90
	Max bottle diameter 最大瓶身直径	mm	86	86	70
	Max bottle height 最大瓶身高度	mm	225	225	200
Output 产能	（300-500）ML	B.P.H	8000~11000	9000~13000	12000~16000
Eletrical system 电力规格	Heating box number 加热箱数量	units	14	18	20
	Heating lamp mumber 灯管数量	pcs	84	126	140
	Total load power 总装电量	kW	250	302	295
	Heating power 加热功率	kW	196	252	280
	Frequency 频率	Hz	50/60Hz	50/60Hz	50/60Hz
	Voltage 电压	V	360~400V	360~400V	360~400V
	Power consumption 耗电量	kW.h	160	225	225
Air system 空压规格	Operating pressure 操作压力	kg/cm2	9	9	9
	Low pressure consumption 低压耗气量	L/min	3000	4000(有焊环）	4500
	Blowing pressure 吹瓶压力	kg/cm2	18~20	18~20	18~20
	High pressure consumption 高压耗气量	L/min	3800	5800	5000
Chiller water 冷冻水规格	Operating pressure 操作压力	kg/cm2	3	3	3
	Temperature range 温度范围	℃	5~15	5~15	5~15
	消耗量Consumption	kcal/hr	32500	42000	52500
	流量 Flow rate	L/min	200	240	300
Cooling water 冷却水规格	操作压力 Operating pressure	kg/cm2	3	3	3
	温度范围Temperature range	℃	20-30	20-30	20-30
	Consumption 消耗量	kcal/hr	32500	47250	52500
	Flow rate 流量	L/min	200	270	300
Machine 机台规格	Machine dimension 机台尺寸（含上坯）	meter	12x5x3.85	12.96x5.5x3.85	10.6x5.6x3.95
Machine 机台规格	Machine weight 机台重量	kg	18600	20000	22000
